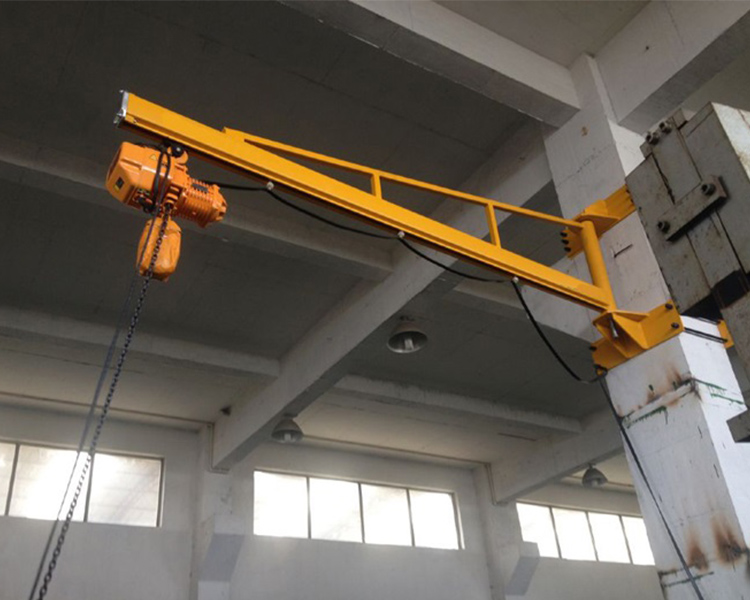

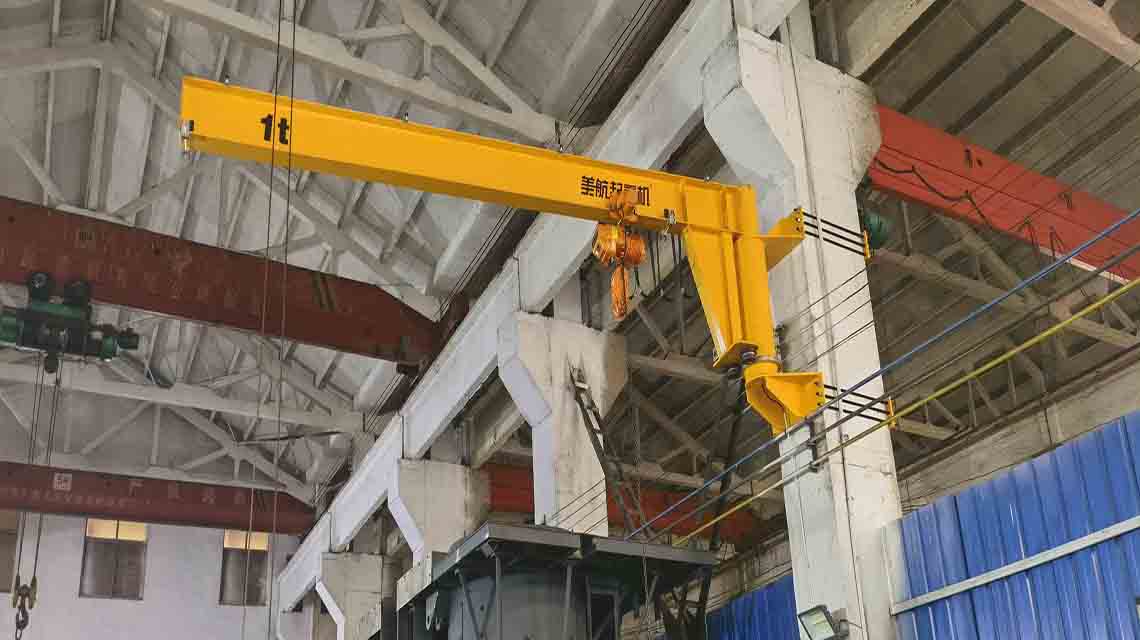

墙壁式起重机施工安装的要求和顺序

一、安装准备

1. 技术准备：壁挂式起重机安装施工组织设计、安装方案已经审批，对安装人员进行安全技术交底，明确各项技术要求。

2. 安装人员：挂墙式起重机的安装由专业维修钳工、电工、起重工等组成，并具有安全生产培训合格证。

3. 辅助工具及材料：包括安装用起重设备及吊具、钢丝绳、倒链、卡子、螺丝、插销等以及安装用的辅助材料。

4. 吊装机械：汽车吊已进入施工现场并处于良好状态。

二、安装顺序及技术要求

1. 利用汽车吊将起重机支腿按要求吊装就位，支腿法兰盘与基础预埋件法兰面水平，并对准螺栓孔。

2. 起重机吊装就位后，将一端固定地脚螺栓灌入基础预埋件法兰盘内，起重机另一端用地锚固定（采用地锚时）。

3. 用钢丝绳将起重机挂在两侧支腿牛腿上，再次利用汽车吊对起重机进行校平，保持起重机上平面的水平度，同时起重机与地面之间加垫板。

4. 两侧支腿校平后，用钢丝绳挂于支腿的吊点上，将变幅卷筒移至起重臂根部并将其吊起。

5. 将平衡梁移至安装位置点，使平衡梁上的销轴对准小车上蘑菇头轴，并将其插入孔内。

6. 将回转机构用钢丝绳吊到安装位置（含转盘）。

7. 将起升机构吊至安装位置。

8. 再次进行整机校平。

9. 打开小车架上的三个夹轨器，将小车架的止动板松开。同时，支腿法兰盘的地脚螺栓暂不锁紧。在初步调整好起重机的水平度后（调整方法是：先把调整垫板的上面一个销子销住，把调整垫板的侧面打上销孔，并打上销子，然后再把调整垫板上面的销子拔出，重复以上步骤直到水平）。

10. 将回转机构与支腿连接法兰的地脚螺栓和螺母松掉。

11. 将变幅卷筒连接法兰的地脚螺栓和螺母松掉一半（留半圈的地脚螺栓做为调整螺栓）。把连接起重臂的销轴穿入变幅卷筒连接法兰的另一孔内，调整好起重臂的角度（以销轴朝向操作者为宜），上好开口销（或锁好锁片）。

12. 调整小车架上的三个夹轨器，使小车架上的三条大梁与地面紧密结合后，把松掉的一半地脚螺栓带过来，再向里拧半圈后锁死螺母。

13. 将回转机构与支腿连接起来（连接方法为：把销轴套在回转机构连接法兰的孔内，把另一侧的螺母与垫圈锁紧；或把插销插入销孔内并锁好锁片）。

14. 将起升机构与支腿连接法兰用销轴连接后锁死螺母或锁好锁片。

15. 将变幅卷筒与小车架连接（在连接前把支腿法兰与小车架耳板先用高强螺栓连接）。

16. 把大小车的滑道板铺设在轨道上，调整好轨道间距及直线度后将其与小车架固定在一起。

17. 打开变幅卷筒上的夹轨器，把变幅卷筒移至起重臂根部并将其吊起与起重臂相连接（连接方法为：把销轴套在变幅卷筒连接法兰的孔内，把另一侧的螺母与垫圈锁紧；或把插销插入销孔内并锁好锁片）。

18. 调整变幅卷筒的制动间隙（调整方法为：把地脚螺栓松开后，用两个螺母调整制动瓦块与变幅卷筒制动轮的间隙为0.2～0.3mm；调整完毕后再将地脚螺栓拧紧）。

19. 重复以上步骤将回转机构与支腿、起升机构与支腿、大小车与小车架连接起来。

20. 将操作室移至小车架上并用连接板与小车架固定在一起。

21. 将平衡梁的插销插好并打开夹轨器。
