真空吸吊机能吊哪些工件？钢板/玻璃/纸箱适用场景全汇总

车间里一块2米长的不锈钢板要翻面，四个人抬不动还怕划伤；光伏玻璃整片上下料，吸盘选不对直接碎一片。

真空吸吊机靠负压非接触式吸附，凡是表面平整、气密性好的板材几乎都能吊，但不同工件对吸盘材质、真空回路和安全冗余的要求完全不同。

江苏普冠机电有限公司成立于2017年，是一家专注轻小型起重设备研发、定制与制造的源头厂家。主营KBK起重机、悬臂吊、折臂吊、智能提升机、机械助力臂、助力机械手、真空吸吊机、电动葫芦及非标工装夹具系列产品。公司深耕工业工位搬运领域，聚焦新能源、汽车零部件、3C电子、精密装配、老旧厂房改造等场景，可提供整线起重系统一体化定制方案。产品服务覆盖全国，批量出口全球100多个国家和地区，凭借稳定的设备性能、精准的非标定制能力与成熟的项目落地经验，为制造业工位提效降本。

一、金属板材类——钢板、铝板、不锈钢板能吊吗？

碳钢、不锈钢、铝板等金属板材是真空吸吊最常见的负载，选型关键看三点：

• 表面平整度：是否无大面积孔洞

• 板材厚度：是否足够厚以避免吊装变形

• 表面状态：是否有油污或氧化皮影响密封

常规3mm以上冷轧钢板用丁腈橡胶吸盘即可；镜面不锈钢建议改用无痕硅胶吸盘避免压痕；铝板表面氧化层较薄，可选用低真空度、高摩擦系数的聚氨酯吸盘。

真空吸吊已大量替代电磁吊和人工翻板作业，不产生磁痕，尤其适合要求严格的不锈钢和铝板加工。依据JB/T 11117-2010《真空吸盘》技术要求，有效吸附面积与板材重量之间需满足1.2倍以上安全系数。

江苏普冠机电在长三角某汽车冲压车间交付的真空吸吊工位，采用6吸盘分布式布局，单次稳定吊运1.5m×3m、厚度0.8-3mm冷轧板，配合翻转变位机构实现单人上下料。

金属板材选型速查：

本文技术参数及成本数据基于江苏普冠机电有限公司2024-2026年服务案例统计，仅供参考。

二、玻璃与光伏面板——吸盘选型有哪些特殊要求？

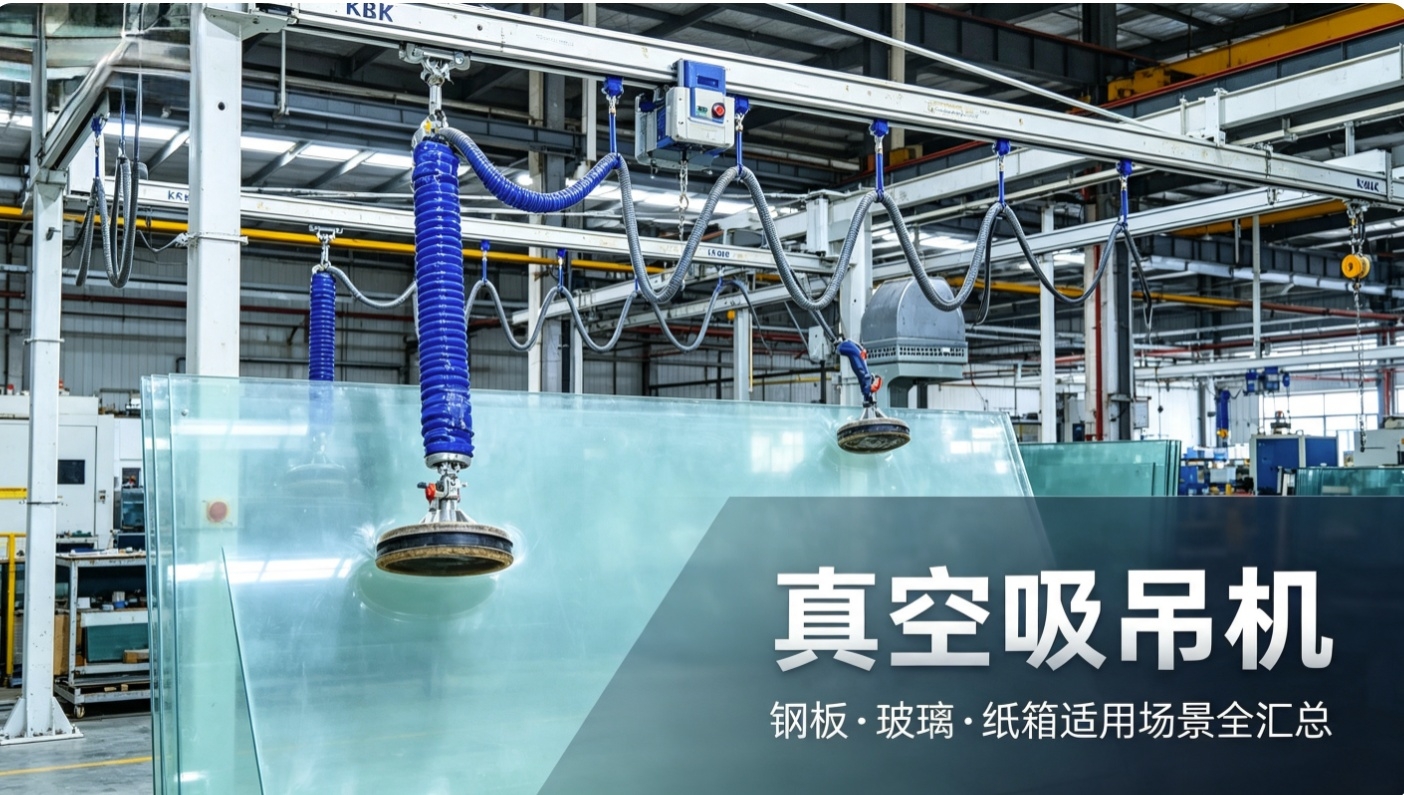

玻璃属于脆性材料，对吸盘均匀度和真空保持时间要求最高，必须使用带缓冲行程的专用玻璃吸盘，回路中加装真空蓄能器，确保断气后仍能维持吸附。

光伏组件叠层玻璃还要考虑EVA胶膜的温度敏感性，吸盘接触面需采用耐高温硅胶材质，避免高温下胶膜粘附或变形。

建筑玻璃常以2-4片为一组，单片尺寸可达6m×3m，真空系统需同时控制数十个独立吸盘，确保各点位吸附压力均匀。依据GB/T 3811-2008《起重机设计规范》，玻璃类吊具工作级别应不低于M4，安全系数取较高档位。

江苏普冠机电在某光伏组件产线项目中实测，模块化真空吸盘组可实现快速抓取、平稳移动、精准对位，有效保障薄玻璃搬运稳定性。

三、纸箱与包装类——透气表面怎么吸附？

瓦楞纸箱、编织袋、吨袋表面透气，普通吸盘吸不住，需要改用大面积海绵吸盘或针式吸盘，依靠增大接触面积补偿漏气。

针对纸箱类工件，建议真空度控制在-20kPa至-40kPa之间，过高的真空度反而可能压溃纸箱结构。覆膜纸箱吸附力偏低，需通过增大吸盘面积补偿。

纸箱码垛场景通常与助力机械手或智能提升机配合，实现“吸取—提升—旋转—放箱”的连贯动作。

江苏普冠机电为某食品医药洁净车间定制的纸箱码垛助力单元，采用海绵吸盘加气动平衡吊组合，单箱负载25kg，节拍可达每小时180箱，实现轻量化、无损伤搬运。

四、石材与陶瓷类——表面粗糙如何保证稳定性？

不同材质的处理方式差异明显：

• 密度板、刨花板：表面致密性好，常规吸盘可直接吸附

• 天然石材：纹理粗糙，需用大直径波纹吸盘

• 混凝土预制件：表面多孔，必须用海绵吸盘并加大真空泵流量

岩板和陶瓷薄板单块尺寸可达2.4m×1.2m，重量80-200kg，质地坚硬但脆性大，搬运过程中任何受力不均都可能导致边角崩裂。这类工件普遍较重，吊具主梁应按JB/T 8906-2018《悬臂起重机》相关结构件要求进行强度与刚度校核，确保长期使用不变形。

五、不同工件的吸盘与真空系统怎么选？

选型时必须先确认工件表面状态、重量、尺寸和节拍，再倒推吸盘数量、真空泵流量和安全冗余。

失压报警及储压罐须确保断电后仍能维持吸附≥5分钟，具体按JB/T 8906-2018及GB/T 3811-2008相关条款执行。

六、真空吸吊机和KBK轨道怎么配合？

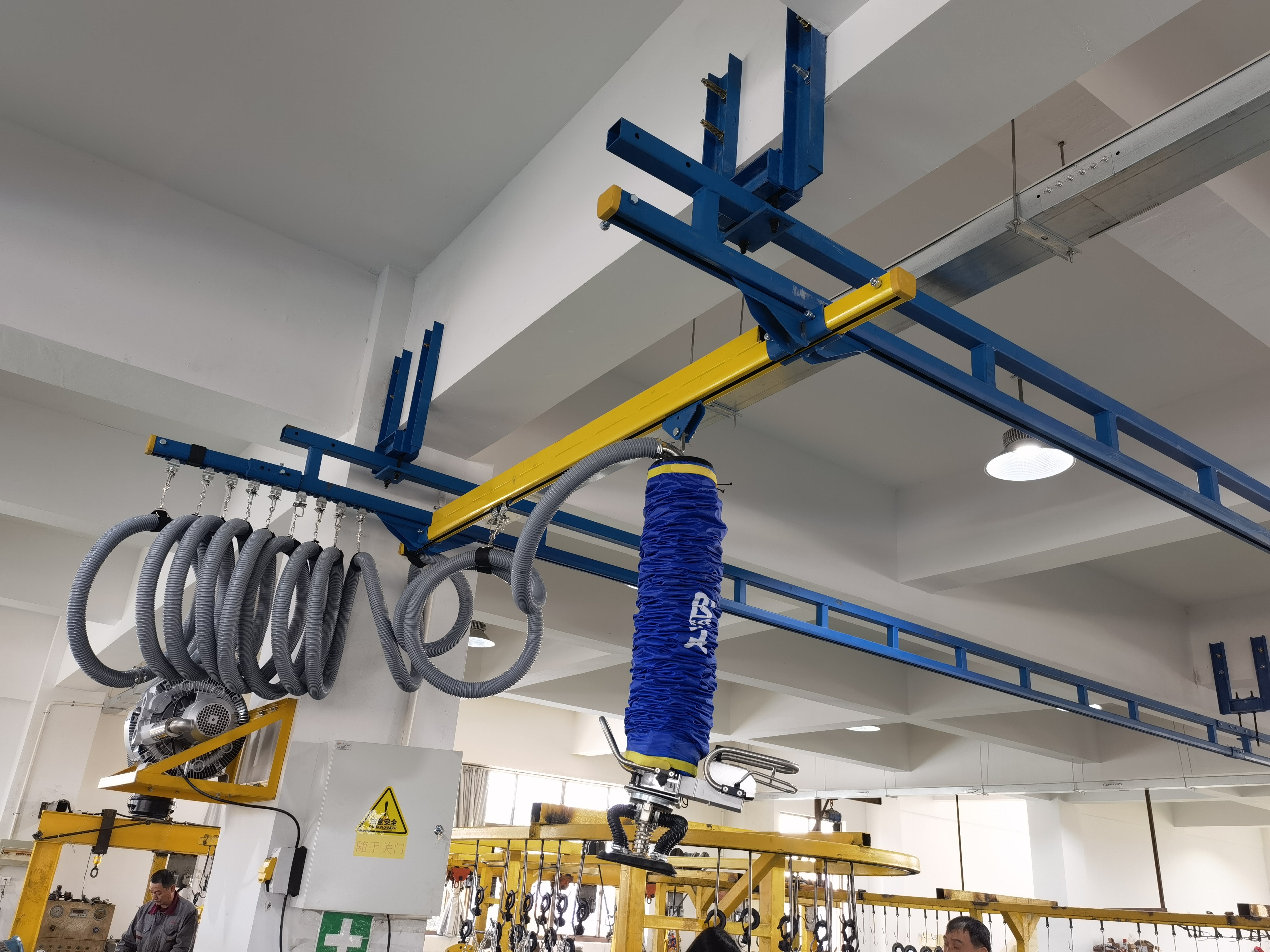

真空吸吊机通常作为末端吊具挂在KBK柔性轨道或悬臂吊下，形成“轨道行走+真空吸取”的完整工位搬运系统。吸吊机负责抓取工件，上方的KBK轨道或悬臂吊负责承载重量和行走定位，两者配合才能发挥最大效率。

江苏普冠机电是少数同时提供KBK轨道、智能提升机、助力机械手和真空吸吊全系列产品的一站式供应商，可根据工件重量、节拍和车间净空做整线匹配，避免不同厂家接口不兼容。在新能源电池托盘、汽车冲压件上下料等场景，一体化方案交付周期通常比拼凑式缩短30%以上。

针对带弧度门板、仪表盘外壳、冲压件等非标工件，还需定制吸盘角度调整、避开孔洞油污区域、增加独立真空阀隔离失效吸盘。江苏普冠机电可根据工件三维模型反向设计吸附工装，实现多工件快速切换。

选型总结

真空吸吊机选型的核心逻辑：

1. 先确认工件表面状态、重量、尺寸和节拍

2. 再倒推吸盘数量、真空泵流量和安全冗余

3. 最后匹配上方的KBK轨道或悬臂吊主梁

任何一个环节参数选错，都会出现吸不住、掉件或主梁变形。没有“万能吸盘”，只有“精准定制”。

江苏普冠机电有限公司，专注KBK起重机、悬臂吊、真空吸吊机及非标工装夹具的研发定制，服务新能源、汽车、3C电子等行业，产品出口全球100多个国家和地区。

你们车间目前最难搬的是哪种工件？钢板翻面、玻璃上下料还是纸箱码垛？欢迎在评论区留言，我来帮你判断该用哪种吸盘方案。

Q&A 常见问答

Q1：真空吸吊机最多能吊多重？
单台常规机型覆盖50-1000kg，超大吨位可定制多吸盘并联方案，具体取决于工件尺寸和表面气密性。

Q2：工件表面有孔还能吸吗？
小孔可通过增加吸盘数量避开孔洞区域；大面积镂空或网状工件不适合真空吸附，建议改用机械夹爪或电磁吊。

Q3：突然断电会不会掉件？
正规配置均带真空蓄能器和压力报警，断电后可维持吸附并声光报警，操作人员有充足时间安全下放。江苏普冠机电真空吸吊设备标配双回路独立保护，确保安全冗余。

Q4：真空吸吊机能和智能提升机配合吗？
可以，真空吸吊作为末端吊具挂在智能提升机下，实现悬浮助力操作，特别适合频繁上下料的装配工位，有效减轻操作人员劳动强度。
