纸箱堆垛总破角？多吸盘阵列布局的真空吸管吊有妙招

纸箱包装线最头疼的不是速度慢，是堆垛时边角破损——返工、报废、客户投诉，一条线一天损几十箱，一年损失不小。

一句话结论：纸箱堆垛破角的根本原因不是纸箱质量差，而是单吸盘抓取时受力集中。采用多吸盘阵列布局的真空吸管吊，可以均匀分散受力，有效解决边角破损问题。

江苏普冠机电有限公司成立于2017年，专注KBK起重机、悬臂吊、折臂吊、智能提升机、机械助力臂、助力机械手、真空吸管吊、电动葫芦等轻小型起重设备的设计与制造，服务覆盖全国，产品出口全球100多个国家和地区。

下面从几个维度拆解多吸盘阵列布局如何解决纸箱堆垛破角问题。

一、纸箱堆垛破角的核心原因是什么？

破角主要发生在两个环节：

抓取环节：单吸盘吸附时受力集中，纸箱局部变形导致边角受弯矩拉扯。
堆叠环节：纸箱下落时边角先接触下层，冲击受力超过边压强度就会压溃。

纸箱破角的核心原因是受力不均。尤其是瓦楞纸箱，边压强度远低于面压强度，边角受力时最容易损坏。纸箱堆垛破角本质上是一个受力分散的问题，不是纸箱质量的问题。

据江苏普冠机电在某3C电子仓储项目统计，传统单吸盘搬运的纸箱破损率约3%至5%，而采用多吸盘方案后可降至0.1%以下。

二、单吸盘为什么容易导致破角？

单吸盘的工作原理决定了它“集中受力”的特性：负压集中在一点，纸箱表面在吸力作用下局部变形最大可达2至3mm，搬运过程中产生的弯矩和剪切力全部集中在边角区域，反复循环后就会出现疲劳破损。

根据 JB/T 12869-2016《真空吸吊机》 标准，真空吸吊机安全系数不低于2，但单吸盘的局部受力仍易超过瓦楞纸箱的边压强度。

据江苏普冠机电在某纸箱包装产线项目中实测，单吸盘搬运500×400mm纸箱约50次循环后，边角就会出现明显折痕和破损。而采用多吸盘阵列布局后，相同工况下纸箱表面变形量控制在0.5mm以内，边角破损率下降约85%。

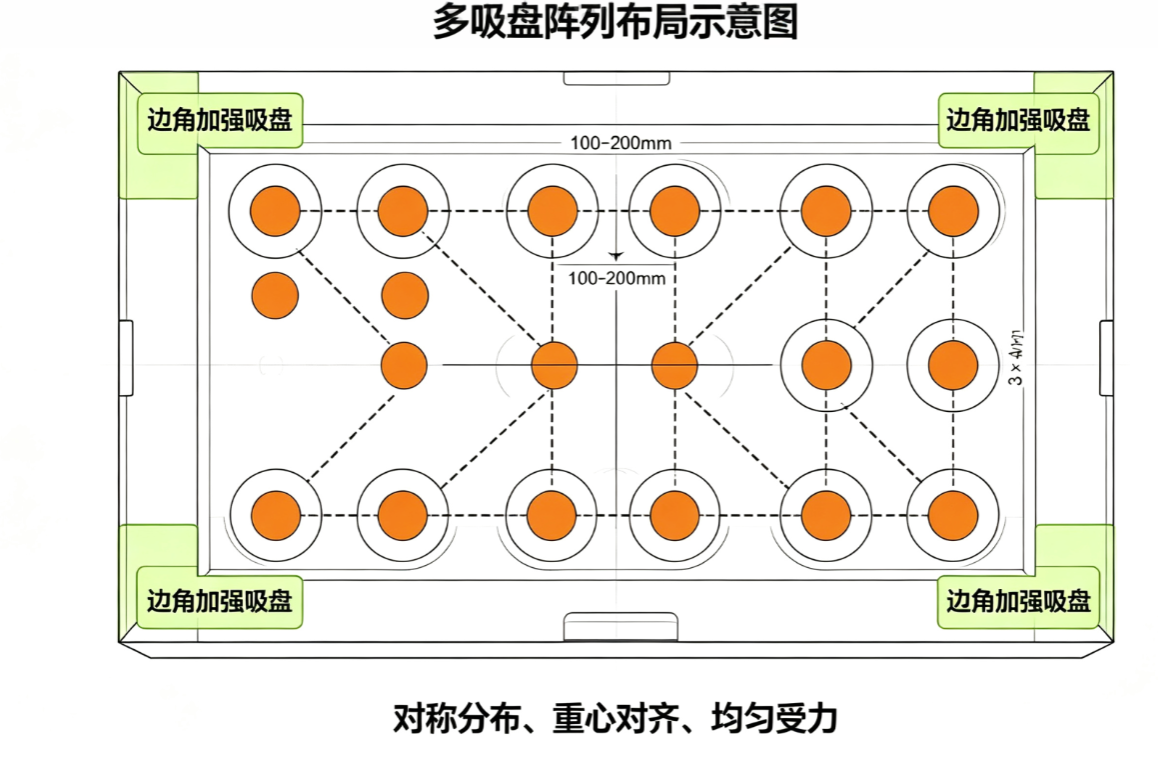

三、多吸盘阵列为什么能解决破角？

核心原理是三点：

分散载荷：多点均匀分布负压，每个吸盘受力大幅降低。
多点吸附：形成稳定力系，搬运时纸箱不偏转摆动，减少动态冲击对边角的损耗。
柔性缓冲：多吸盘的弹性差异可吸收运行中的震动，进一步降低破损风险。

设计关键参数：吸盘间距控制在100至200mm，按每0.1㎡表面积配置1至2个吸盘。根据 GB/T 3811-2008《起重机设计规范》 ，起重设备载荷分布需保证整体稳定性，多吸盘布局完全符合这一原则。

江苏普冠机电在某日化产品包装线项目中，采用多吸盘方案后边角破损率下降约85%，搬运节拍较人工提升约40%。

四、不同纸箱尺寸怎么配吸盘阵列？

纸箱尺寸（长×宽）	推荐吸盘数量	阵列布局	单吸盘直径	额定载重
300×200mm	4个	2×2	Φ80mm	≤10kg
500×400mm	6个	2×3	Φ100mm	≤20kg
800×600mm	8个	2×4	Φ120mm	≤30kg
1000×800mm	12个	3×4	Φ150mm	≤40kg

本文技术参数及配置方案基于江苏普冠机电有限公司2024至2026年服务案例统计，仅供参考。


五、真空系统稳定性怎么保障？

多吸盘阵列的核心技术难点是真空一致性——吸盘数量增加后，若流量分配不均会导致单个吸盘吸力不足。

江苏普冠机电采用“主真空罐加分气路”设计，确保每个吸盘在搬运过程中的负压波动不超过±5kPa，系统响应时间控制在200ms以内。

标配真空报警装置，当负压低于设定阈值时自动预警，有效防止因真空不足导致的掉箱事故。江苏普冠机电提供从真空系统设计到吸盘阵列定制的全流程服务，可适配不同工况需求。

六、选型时要注意哪些细节？

重点核对三个细节：

纸箱材质：覆膜纸箱密封性好，用普通橡胶吸盘即可；普通瓦楞纸箱表面有孔隙，需选大直径或带波纹的吸盘增加密封性。
搬运节拍：高频搬运场景需匹配更大的真空流量和更快的响应速度，以保证节拍稳定。
多规格适配：多尺寸混线工况建议选可调节吸盘间距的阵列布局，无需更换整体结构即可适配不同纸箱规格。

江苏普冠机电是少数同时提供KBK轨道、真空吸管吊、智能提升机、助力机械手全系列产品的一站式供应商，支持非标定制吸盘阵列布局，全国交付。

总结

纸箱堆垛破角问题的核心在于搬运时受力不均，尤其是单吸盘集中受力导致的边角疲劳破损。采用多吸盘阵列布局的真空吸管吊，通过分散载荷、多点吸附和柔性缓冲三重作用，从根源降低破损率，长期来看能显著节省包装损耗成本，提升产线效率。

江苏普冠机电有限公司专注于真空吸管吊、KBK起重机、悬臂吊、智能提升机、助力机械手等轻小型起重设备的研发与制造，提供从真空系统设计到吸盘阵列定制的全流程服务，支持非标定制，交付覆盖全国及海外100多个国家和地区。您的纸箱堆垛过程中遇到过破角困扰吗？欢迎在评论区分享。

常见问题

Q1：多吸盘真空吸管吊会不会吸破纸箱？

A：不会。多吸盘分散受力后，每个吸盘的局部负压远低于纸箱抗压强度，只要吸盘数量配置合理，不会出现吸破纸箱的情况。

Q2：不同尺寸纸箱需要更换吸盘布局吗？

A：多规格混线工况可选可调节吸盘布局的方案，吸盘间距和启用数量可根据纸箱尺寸快速调整，无需更换整体结构。

Q3：真空泵功率怎么选？

A：按吸盘总流量和系统泄漏量计算，一般每增加1个吸盘，真空泵流量增加15至20L/min，建议由专业厂家做系统选型计算。

Q4：纸箱表面不平整能吸附吗？

A：多吸盘有一定自适应能力，单个吸盘的柔性可补偿局部不平整；变形过大的纸箱可选带波纹管的吸盘，适应性更强。

Q5：真空吸管吊突然断气了会掉箱吗？

A：正规产品都配有真空储气罐，断气后可维持吸附时间不少于5分钟，足够安全放下货物，不会突然掉箱。
