引言：机加工车间的选型困惑

在机加工车间，物料搬运是生产链中不可或缺的一环。车床上下料、加工件转运、模具更换……每一个环节都离不开起重设备的配合。然而，面对悬臂吊和折臂吊这两种看似相似却又各有千秋的设备，很多采购人员陷入了选择困境：该选哪个?

有人说悬臂吊结构简单、操作方便，有人说折臂吊灵活机动、适应性强。但真相是：没有绝对的好坏，只有是否适合。 本文将从机加工车间的实际工况出发，帮您理清选型思路。

一、机加工车间的核心痛点与选型原则

1.1 机加工车间的典型特点

机加工车间通常具备以下特征：

设备密集：车床、铣床、钻床等设备排布紧凑，工位之间通道狭窄

搬运高频：每台机床需要频繁上下料，节拍要求高

精度要求：工件对位需要一定的精准度，避免磕碰

空间受限：老旧厂房净空低，立柱、管线等障碍物多

1.2 选型的核心原则

在机加工车间选型起重设备，需要重点考量三个维度：

空间适应性：设备能否在现有布局中灵活作业

操作效率：操作是否简便，能否满足节拍要求

工位匹配：是服务于单一工位还是多工位协同

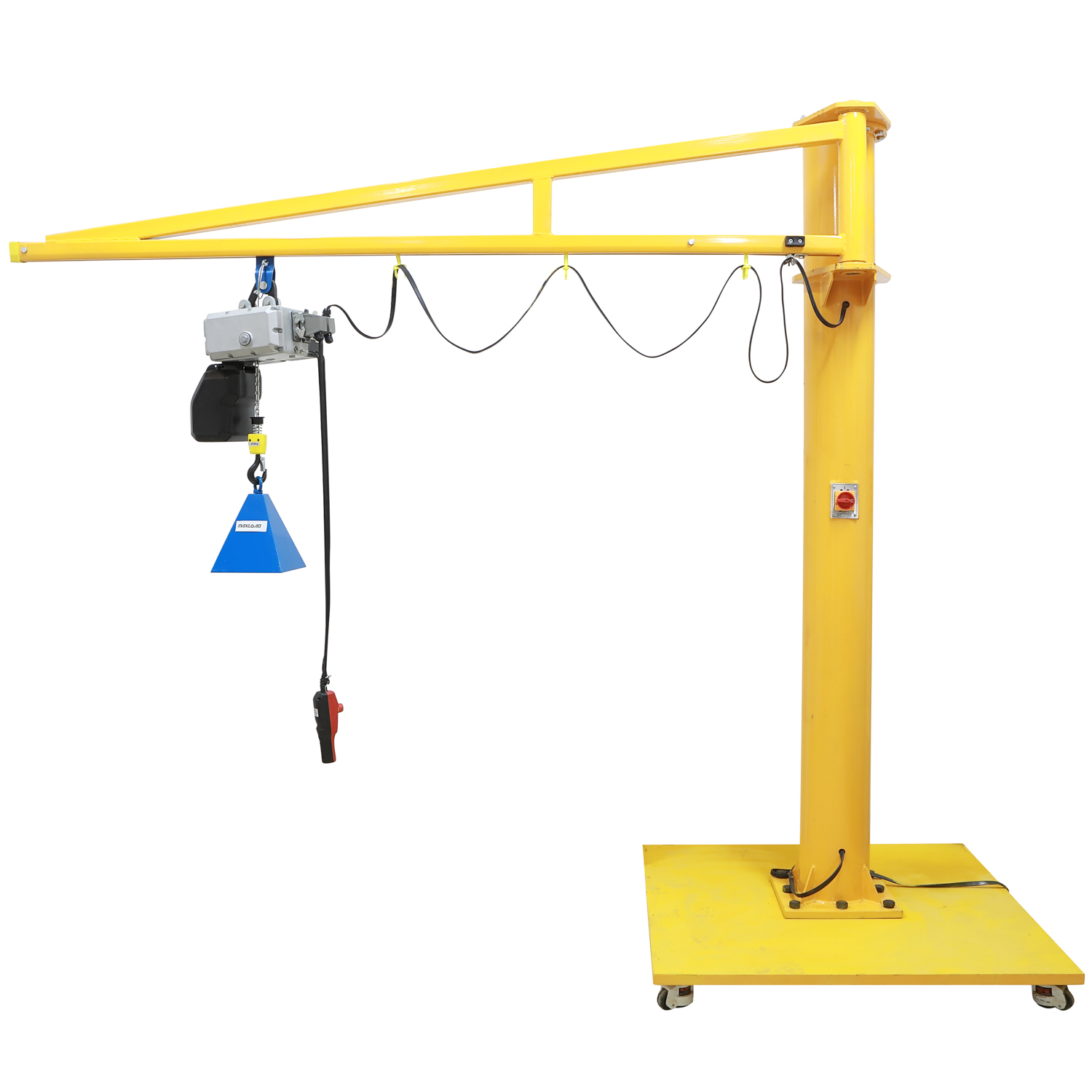

二、悬臂吊：固定工位的“稳定力量”

2.1 悬臂吊的结构特点

悬臂吊的结构特点是其起重臂一端固定在立柱或墙壁上，另一端悬空，能够在360°或270°范围内旋转作业。这种设计使得它像一根坚固的“机械手臂”，扎根于一个点位，实现圆周区域的覆盖。

2.2 悬臂吊在机加工车间的适用场景

适用场景：

单机上下料：每台机床配备一台悬臂吊，负责该工位的工件搬运

重复性作业：适合操作路径固定、动作单一的搬运任务

空间相对开阔的工位：周围无障碍物，旋臂可自由旋转

典型应用：

以车床加工为例，操作工每天需要多次将毛坯吊上机床、将成品取下。悬臂吊可以固定在机床旁，旋臂旋转即可覆盖工件存放区与机床工作台，操作简单高效。

2.3 悬臂吊的操作特点

悬臂吊采用卷筒收放钢丝绳的起升机构，操作方式与电动葫芦相似，较为简单直观，操作人员可以严格把控吊物的升降。这种结构使得悬臂吊对操作工的要求较低，培训成本低，上手快。

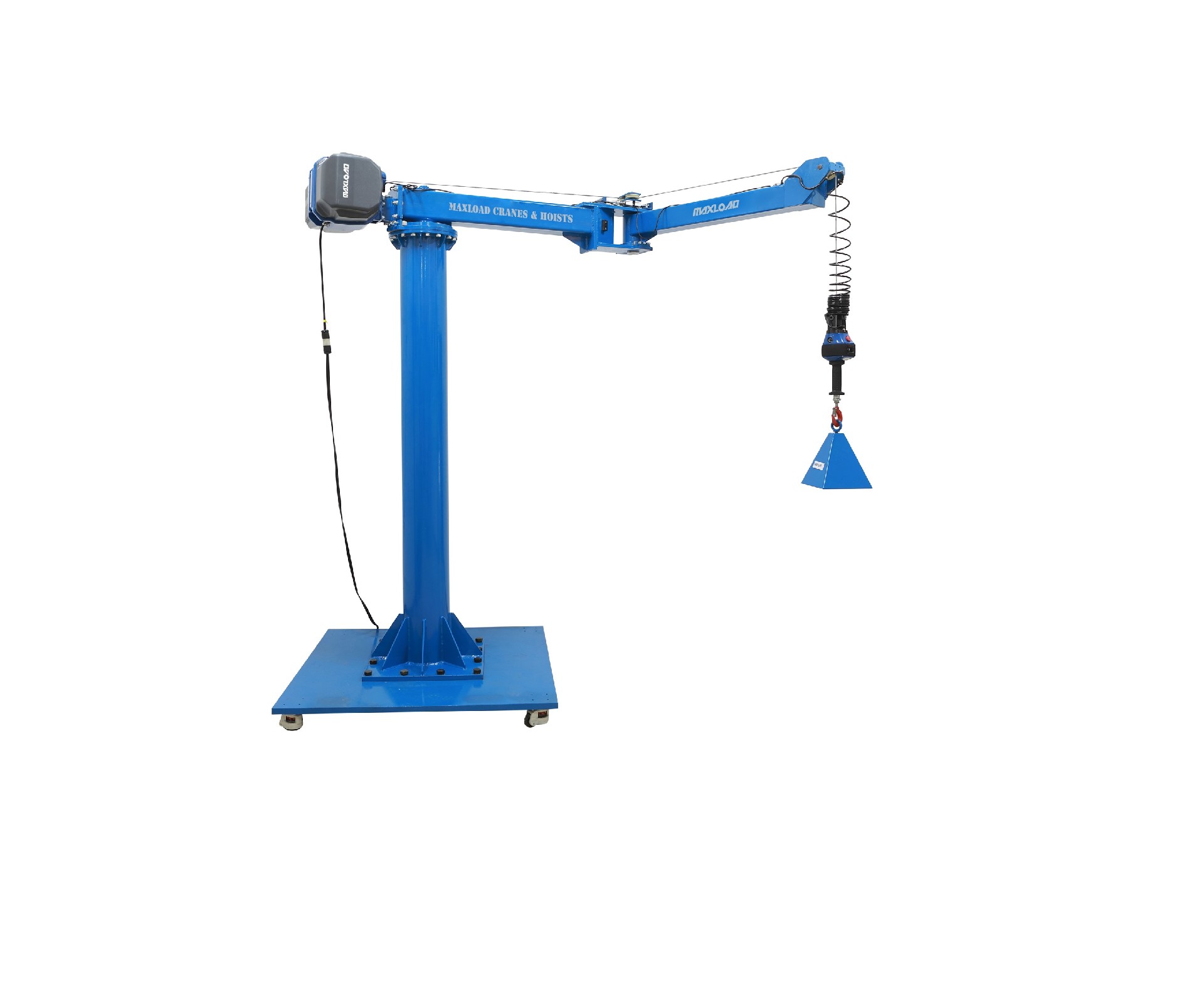

三、折臂吊：复杂空间的“灵活高手”

3.1 折臂吊的结构特点

折臂吊由多节可折叠的起重臂组成，具有两个变幅机构，其伸缩臂可以像手臂一样弯曲和伸展。这种铰接式结构使得折臂吊能够在水平面内进行弯曲和伸展，从而扩大了作业范围，能够轻松绕过障碍物并深入设备内部。

3.2 折臂吊在机加工车间的适用场景

适用场景：

设备密集车间：机床排列紧密，通道狭窄，传统起重设备难以作业

有障碍物遮挡的工位：需要绕过立柱、管线或其他设备才能到达目标位置

需要深入机床内部的作业：折臂可伸入机床工作区进行精准对位

典型应用：

某滚筒电机制造商的生产车间，操作人员需要每15分钟在两台机床之间转运一次工件。使用可移动式龙门起重机时，其庞大的结构频繁干扰其他工位作业。改用折臂起重机后，设备占地面积小，轻松覆盖相邻机床与托盘之间的搬运路径，还可深入机床内部，实现精准搬运。

3.3 折臂吊的操作特点

折臂吊由多个液压油缸或伺服电机驱动，操作相对复杂，需要操作人员具备更高的技能和经验。但其“慢速精准”特性是悬臂吊难以比拟的，特别适合需要精确定位的装配场景。智能折臂起重机更可实现“悬浮操作”——操作人员只需对负载施加2kg的作用力，即可通过双手控制负载进行精确定位。

四、悬臂吊与折臂吊的关键对比

4.1 结构对比

4.2 工作空间对比

4.3 操作与效率对比

4.4 承载能力对比

五、机加工车间的选型决策指南

5.1 选择悬臂吊的情况

如果你的机加工车间符合以下条件，悬臂吊是更合适的选择：

工位独立：每台机床有相对独立的作业空间，旋臂旋转不受阻碍

负载较重：工件重量在200kg以上，需要较强承载能力

操作简单：操作工轮岗频繁，需要低培训成本的设备

预算有限：初期投资需控制在较低水平

典型配置：为每台加工中心或车床单独配置一台立柱式悬臂吊，实现一对一服务，互不干扰。

5.2 选择折臂吊的情况

如果你的机加工车间符合以下条件，折臂吊是更合适的选择：

设备密集：车间内机床排列紧密，通道狭窄，设备之间有立柱或管线遮挡

需要绕过障碍：吊装路径需要避开其他设备或结构

高频次作业：每天需要多次在不同工位间转运工件

精准对位：工件安装需要较高的定位精度

典型配置：在密集的设备群中布设折臂吊，以“点式吊装”理念分解相互干扰的路径，每台折臂吊服务于固定工位或小范围生产区。

六、真实案例：机加工车间改造效果

案例：某电机制造商的搬运升级

背景：一家滚筒电机制造商的零部件加工单元，操作人员需要每15分钟在两台机床之间转运一次工件，并在加工完成后将工件整齐码放至托盘。这一高频搬运工序对设备的灵活性与操作便捷性提出了极高要求。

改造前：使用可移动式龙门起重机，庞大的结构在移动上给工人造成困难，还频繁干扰其他工位的作业流程。

改造方案：引入智能折臂起重机，采用立柱式安装，占地面积小，轻松覆盖相邻机床与托盘之间的搬运路径。

效果：

操作人员体力负担大大减轻

搬运效率明显提高，生产节拍更为紧凑

设备可深入机床内部，实现精准搬运

七、总结：机加工车间选型核心逻辑

选型的本质，是让设备匹配工况，而非让工况迁就设备。

悬臂吊和折臂吊没有绝对的“谁更好”，只有“谁更适合”。在机加工车间，如果你的工位独立、空间开阔、负载较重，悬臂吊是经济高效的选择;如果你的设备密集、空间受限、需要绕过障碍物精准作业，折臂吊则是不二之选。

对于正在规划或改造机加工车间的企业，建议先梳理车间布局图，明确工位分布、障碍物位置、搬运路径，再结合负载重量和作业频率，选择最适合的起重设备方案。

*参考资料：GB/T 3811《起重机设计规范》、行业白皮书《KBK柔性起重机安装技术规范》、高博起重机应用案例、江苏普冠机电技术资料*
